高周波出力　４ｋｗ　
高周波出力　５ｋｗ

長年にかけて研究・開発を行ってきた天吊りタイプの高周波ウエルダーです。
もっともスタンダードなウエルダーです。

高品質でコンパクト・多種多様な作業にも対応できます

　
写真はSDK-5A-Oです

《特徴》
【１・ふところがない】
発振部とプレス部が一体化しているため、機械本体とテーブル部分が離れています。そのためシートの幅継ぎ作業が非常に便利になります。

【２・コンパクトで軽量】
機械本体の大きさは４５０ｍｍ×５５０ｍ×９００ｍｍで、重量は１２０ｋｇ（５Ａは１４０ｋｇ）と非常にコンパクトです。

【３・電波妨害がな少なく、優れた溶着力】
特許取得の回路により、従来の機械に比べ電波の漏れが非常に少なくなりました。(電波妨害の率が従来機の比べ、１／２に減少　当社比）
従来の同出力機に比べ、約１．５倍の溶着力があります。（タ−ポリン地で２０×７００ｍｍ（ＳＤＫ−４Ａ−Ｏ）の溶着が可能

【４・多種多様なオプション】
オプションを使用することで、たった１台の機械で、様々な使い方ができます。　　　　

【５・新しい素材のシートの溶着が可能に】
オプションの使用により、近年環境問題から塩化ビニールからオレフィン系シートなど新しい素材への移行が進む中、従来の機械にオレフィン対応を行うことで、溶着が可能になります。

【６・安定した高周波回路】
特許取得の回路と、一体化した機械の構造から、溶着物に対して高周波が安定して供給されるため、カーボンが入ったシートでもスパークをおこさずに溶着することが出来ます。

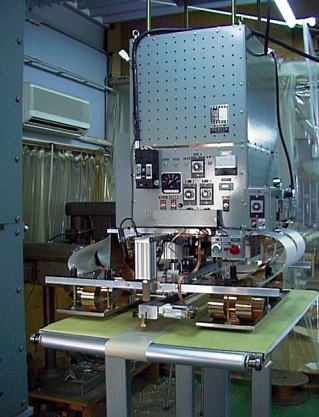

SDK-4A-O（リードレスアースプレート方式）
ベルトに桟を溶着したり、ガイドを溶着するときに特に効果があります
ベルトメーカーにおいて、稼働中です。国内だけではなく海外でも活躍しています。

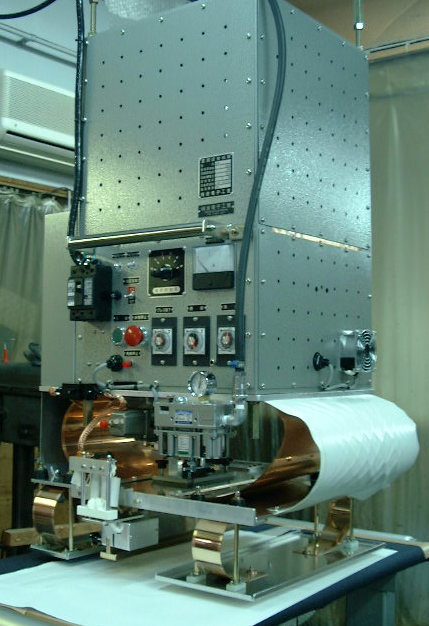

リードレスアースプレートの実際の動き（動きはSDK-8A-Oです）


真ん中の電極部分が降りてから両サイドのアースプレートが降下します。
溶着場所を確認してからアースプレートが降下するので、作業性が上がります。


Adobe Flash Playerのダウンロード

　（高周波出力５ｋｗ）

機械の大きさは４ｋｗと同じですが、溶着力は１．５倍（ターポリン地で３０×７００ｍｍの溶着可能）

・大きいパワーの機械が欲しいが、場所を取りたくないユーザーには最適な機械です。
・従来のＳＤＫ−４Ａ−Ｏをご使用いただいているユーザーの方でも、パワーアップをお考えでしたら、内部機能を交換することで、変更可能です。

　高周波出力　８ｋｗ

　

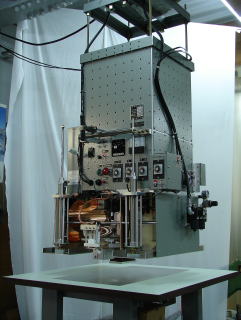

写真はＳＤＫ−８Ａ−Ｏのオプション装着例です。
〔オプション〕　アースプレート移動型・足踏みプレス機構・ダブルプレス機構・ＨＦヒーター電極ホルダー

高周波出力８ｋｗのハイパワーで溶着面積２０×１２００・４０×７００ｍｍが可能
ＳＤＫ−４Ａ−Ｏ同様に扱いやすく、安全に作業することができます。
オプションも多種多様な作業に適したものを選択することができます。
